Zdravotnické provozy při rekonstrukci rozvodů

Rekonstrukce elektroinstalace v nemocnici nesmí zastavit péči. Potřebujete tichý, stabilní a bezpečný dočasný zdroj s nepřetržitým dohledem – a jasná pravidla pro přepínání mezi sítí a agregátem. Pokud chcete řešit dostupnost hned, ozvěte se přes půjčovna elektrocentrál.

Co je ve zdravotnictví jinak

Kritické okruhy mají absolutní prioritu a nesmí zhasnout ani při zkouškách.
Tichý provoz a čistá sinusovka – kvůli citlivé technice, pacientům i personálu.
Nepřetržitý monitoring a dozor 24/7, jasné logování událostí a servisní okna.
Bezpečné připojení přes ATS a přepínání bez zpětného napájení do distribuční sítě.

Kritické okruhy: pořadí zapínání a oddělení

Doporučujeme rozdělit rozvody do minimálně tří tříd: kritické, vysoká priorita, běžné. Následující členění je osvědčený základ pro záložní napájení a „elektrocentrála pro nemocnici“.

Třída	Okruhy	Poznámka k provozu
Kritické	ARO/JIP, operační sály, sterilizace, urgentní příjem, PLC/monitoring IT, vybraná diagnostika (laboratoře, chladničky vzorků)	Napájíme jako první; samostatné jištění a samostatná větev v rozvaděči
Vysoká priorita	Vývěvy, kompresory medicinálních plynů, vodárna/čerpadla, VZT kritických zón	Zapínáme po stabilizaci kritických; sledovat rozběhové proudy
Běžné	Osvětlení kanceláří, administrativní zátěž, komfortní spotřebiče	Až po plném zajištění kritických zón

Sekvenční logika: nejprve řízení a IT, poté ventilátory a čerpadla, následně motory s vyšší zátěží; nespouštět vše naráz.

Bezpečné připojení: ATS, AVR, rozvaděče

ATS (automatický přepínač sítí) zajišťuje přechod mezi DS a agregátem bez ručního zásahu a se zablokováním zpětného napájení.
AVR stabilizuje napětí; frekvence a tvar výstupu řeší samotný generátor/invertorová jednotka.
Rozvaděče rozdělíme na samostatné větve pro kritické okruhy; zásuvkové obvody vybavíme RCD/RCBO, motorové větve nastavíme selektivně.
Uzemnění přes zemnící kolík a pospojování všech rozvaděčů; před spuštěním ověřit kontinuitu PE a pořadí fází.

Tichý provoz a umístění

Odhlučněné „supersilent“ jednotky, orientace výfuku a sání od oken oddělení a čekáren.
Žádné „ozvučnice“ (průjezdy, garáže bez průvanu); vždy zajistit volný přívod a odvod vzduchu.
Pokud je agregát v krytém dvoře, instalovat CO detekci a sledovat teploty.

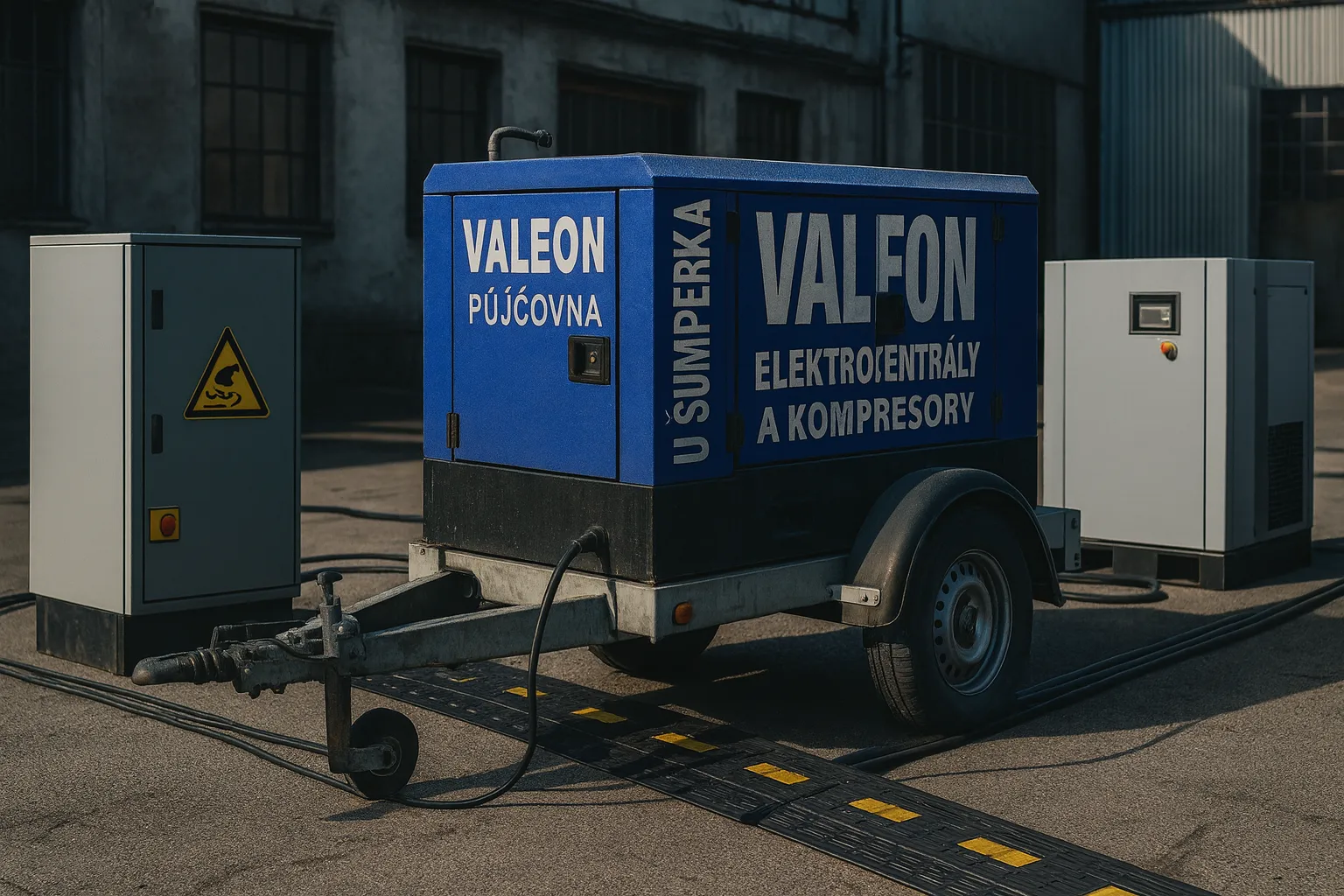

Kabelové trasy vést mimo hlavní koridory; průchody chránit kabelovými mosty a jasně značit.

Monitoring a dozor 24/7

Online monitoring: stav paliva, teploty, napětí/frekvence, zátěž na větvích, alarmy ATS.
Dozor: technik na telefonu 24/7, u kritických fází přítomen na místě; vedení provozního deníku.
Servisní okna: tankování a kontroly v přesně daných slotech mimo nejexponovanější časy oddělení.

SLA postup: od hovoru po zapnutí

Poptávka a předání podkladů
Místo, termíny, plán výluk, soupis kritických okruhů, fotka/parametry připojovacích bodů a rozvaděčů.
Rychlá kalkulace výkonu a konfigurace
Dimenzování kVA s ohledem na rozběhové proudy čerpadel a VZT; návrh rozvaděčů, kabeláže, ATS a sekvenční logiky.
Příjezd a obhlídka trasy
Umístění agregátu, uzemnění, rozdělení větví, kabelové mosty, bezpečnostní zóny.
Instalace a připojení
Osazení ATS/přepínače sítí, popis okruhů, RCD na zásuvkové větve, nastavení selektivity a štítkování.
Testy před provozem
Zkušební start bez zátěže, kontrola napětí/frekvence, „black-start“ scénář, sekvenční zapínání kritických okruhů, log rozběhových špiček.
Předání do provozu a dohled
Nastavení servisních oken, kontakty 24/7, pravidla eskalace; průběžné logování parametrů a rychlý hot-swap při poruše.

Vzorové scénáře a doporučení

Operační sály a JIP: samostatná větev s UPS pro informační systémy; agregát napájí UPS, ne naopak.
Laboratoře a chlazení vzorků: priorita chlazení i v noci; u větších kompresorů zvážit softstart a sekvenční rozběhy.
VZT kritických zón: nejprve ventilátory, pak ohřev/chlazení; hlídat směr fází a proudy při startu.

Kontrolní checklist

Kritické okruhy identifikované a oddělené v rozvaděči.
ATS funkční, blokace zpětného napájení ověřena.
AVR/frekvence stabilní, pořadí fází správné.
Uzemnění a pospojování ověřeno, PE kontinuální.
RCD/RCBO na zásuvkových větvích, selektivita jištění nastavena.
Kabelové trasy označené a kryté kabelovými mosty.
Monitoring on-line, kontakty na dozor 24/7, servisní okna naplánována.
Zátěžová zkouška a „black-start“ úspěšně provedeny, hodnoty zapsány.

Co od nás můžete čekat

Tichý a stabilní záložní zdroj včetně rozvaděčů, ATS a kompletní kabeláže.
Instalace bez odstávky kritických míst, testy a předání s logy.
Nepřetržitý monitoring a dozor; při potížích hot-swap bez zbytečného čekání.
Transparentní náklady: nabídka = faktura.
